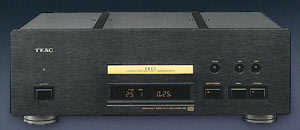

Teac VRDS-25X Modifikation

Der Teac VRDS-25X ist nach unserer Ansicht der beste CD-Spieler in der Preisklasse bis EUR 2000. Diese Wertung ist allerdings nicht auf die klanglichen Qualitäten bezogen. In dieser Preisklasse gibt es diverse andere Hersteller, welche in klanglicher Hinsicht sicherlich gleichwertige Geräte am Markt haben.

Bezieht man diese Aussage jedoch auf die Fertigungsqualität (Gehäuse bzw. mechanischer Aufbau, Laufwerk, Stromversorgung), so trifft diese Aussage uneingeschränkt zu.

Das im Teac verwendete VRDS-Laufwerk CMK3.2 gehört zu den besten Laufwerken überhaupt. Nicht umsonst vertrauen renommierte Hersteller wie z.B. Wadia in dessen Qualitäten und bauen es in ihre Topmodelle 860/861 ein.

Der mechanische Aufbau ist ebenfalls als vorbildlich einzustufen und die Stromversorgung der einzelnen Sektionen ist beispielhaft (mit Ausnahme der Versorgung der Analogstufen). Die verwendeten D/A-Wandler von Analog Devices (AD1862N-J) sind auch von sehr guter Qualität.

Das klangliche Ergebnis des 25X wird allerdings in erheblichen Maße von den nicht optimal ausgelegten Analog-Filter in klassischer Butterworth Charakteristik limitiert. Butterworth Filter zeichnen sich durch optimalen Frequenzgang aus, allerdings sind die klanglichen Nachteile wie schlechter Phasengang/Gruppenlaufzeit und vor allem schlechteres Impulsverhalten unter klanglichen Gesichtspunkten wesentlich wichtiger. Die verwendeten Standard Operationsverstärker sind messtechnisch (Verzerrungsverhalten) und klanglich betrachtet auck keine optimale Lösung.

Die digitale Signalverarbeitung wird durch den werkseitig implementierten NPC SM5843 Digitalfilter und vor allem durch den verwendeten low-cost AD1890 Sample-Rate-Konverter von Analog Devices ebenfalls deutlich limitiert.

Aus diesem Grund haben wir ein spezielles Digital Upgrade entwickelt, um diese Bausteine durch technisch und vor allem klanglich bessere Bausteine zu ersetzen. Der originale SM5843 Digitalfilter wird durch einen Burr Brown DF1704 Digitalfilter ersetzt und der AD1890 SRC von Analog Devices wird durch ein verbessertes Nachfolgemodell des gleichen Herstellers, den AD1896 ersetzt.

Der Einsatz der Clock-Module bringt wie in allen CD-Spielern auch im Teac deutliche Klangverbesserungen. Durch entsprechende Modifikationen ist der 25X auf ein klangliches Niveau zu bringen, dass man einen Vergleich gegen sogenannte Top CD-Player jenseits der EUR 5000 Preisklasse nicht zu scheuen braucht.

Aus diesem Grund haben wir einen im Laufe der Jahre immer wieder verfeinerten speziellen Umbau für den Teac entwickelt. Ein simpler Bauteileaustausch 1:1 verbessert zwar die Gesamtperformance, allerdings ist ohne Neukonzeption der Filter- bzw. Ausgangsstufen das klangliche Ergebnis immer limitiert. Es werden nicht nur bessere Bauteile an den entsprechenden Stellen eingesetzt, sondern ab den D/A-Wandlern ist die Schaltung völlig neu konzipiert.. Der Analog-Filter wurde klanglich optimiert (Bessel-Charakteristik) und der Differenzverstärker ist mit Präzisions-Widerständen realisiert.

Folgende Umbau-Versionen sind möglich:

Basic

  • Austausch der vorhandenen Oszillatoren gegen zwei XO Clock3
  • Austausch die AD1893 und SM5843 gegen AD1896/DF1704 Kombi
  • Einbau eines Ringkerntrafos für die Analogspannung
  • Austausch der Operationsverstärker
    Strom/Spannungskonvertierung: 2x Modul 627 (Dual OPA627)
    Differenz bzw. Filter/Ausgangsstufen: 4x Modul 627 (Single OPA627)
  • Bessel-Filter mit Styroflex Filterkondensatoren
  • Alle Widerstände im Signalweg Welwyn RC55/0,1%
  • Austausch der Kondensatoren für die Digitalspannung gegen Sanyo OS-CON

Signature

  • Austausch der vorhandenen Oszillatoren gegen zwei XO Clock3
  • Austausch die AD1893 und SM5843 gegen AD1896/DF1704 Kombi
  • Einbau eines Ringkerntrafos für die Analogspannung
  • Austausch der Operationsverstärker
    Strom/Spannungskonvertierung: 2x Modul 627 (Dual OPA627)
    Differenz bzw. Filter/Ausgangsstufen: 4x Modul 627 (Single OPA627)
  • Bessel-Filter mit Styroflex Filterkondensatoren
  • Alle Widerstände im Signalweg Welwyn RC55/0,1%
  • Differenzverstärker mit Vishay S102 Widerstände 0,01%
  • Austausch der Kondensatoren für die Digitalspannung gegen Black Gate N/NX
  • Austausch der Kondensatoren für die Analogspannung gegen Black Gate FK
  • Ersatz sämtlicher Bypass-Kondensatoren durch Wima MKP02
  • Optimierung der Spannungsversorgung der Laserdiode/Servosteuerung
Details und Preise zu den Basic und Signature Modifikationen finden Sie hier.
Hier finden Sie eine kleine Dokumentation der Signature Modifikation:
Gerät innen komplett. In der Mitte gut zu erkennen ist das CMK3.2 Laufwerk. Auf der rechten Seite ist der zusätzliche Ringkerntrafo für die Analog Sektion eingebaut. Es ist ein Trafo mit einer Leistung von 65VA mit magnetischer und statischer Schirmung.
Eingebautes 16,934 Mhz Clockmodul für die Servoplatine.

Das Digital Upgrade ersetzt den originalen SM5843 Digitalfilter durch den wesentlich besser klingenden DF1704 Digitalfilter von Burr Brown (linke Adapterplatine).

Der DF1704 Digitalfilter ist auf impulsoptimierte Filtercharakteristik konfiguriert ("slow-roll-off").

Die rechte Adapterplatine ersetzt den Low-Cost Sample Rate Konverter AD1890 von Analog Devices mit den High-Performance SRC AD1896.

Komplett überarbeites Audioboard mit 18,432 Mhz XO Clock in der Signature Ausbaustufe.
Die roten Kondensatoren sind die Black Gate N/NX Typen für die digitale Spannungsversorgung, die in zwei Reihen stehenden schwarzen Kondensatoren sind die Black Gate FK Kondensatoren für die analoge Spannungsversorgung der Filter/Ausgangsstufen.
Auf dem Bild gut zu erkennen die 0,01% Vishay S102C Präzisions- Widerstände der Summierstufen und die speziell für den Teac entwickelten Adapterplatinen mit den OPA627 Operationsverstärkern. Auch gut zu erkennen sind die Styroflex Kondensatoren der Analogfilterstufen.
